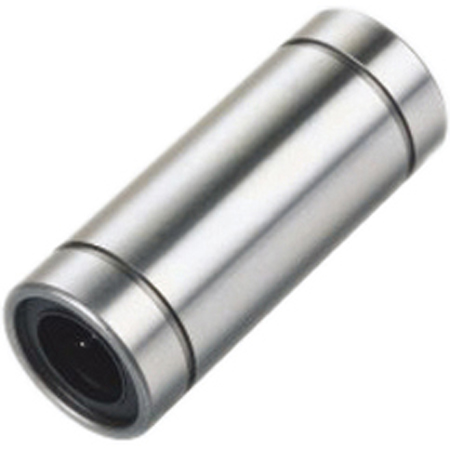

直線軸承作為實現精密直線運動的核心部件，其承載能力對系統穩定性至關重要。其中，徑向負載能力是衡量其性能優劣的重要指標之一。本文圍繞直線軸承的徑向受力特點、結構對負載性能的影響及工程應用中的注意事項，進行詳細解析，為設備設計與選型提供技術參考。
一、徑向負載的基本定義與承載機理
直線軸承的徑向負載是指垂直于軸承滑動方向、沿著軸心向外施加的力。在運動過程中，這一負載主要來源于平臺自重、外部裝配載荷以及作動系統施加的反作用力。直線軸承通過其內部的滾動體(如滾珠或滾柱)將該力有效分散至軸承內外圈與導軌之間，形成低摩擦的支撐系統，從而確保設備在承重條件下仍能實現順暢的線性運動。
滾珠型直線軸承因其滾動摩擦特性，在承受中小型徑向負載時表現優異，適合多數精密設備和自動化系統使用。相較之下，滑動式直線軸承雖然摩擦力較大，但對沖擊載荷與重負載適應性更強，更適用于高負載場合。部分高端直線軸承還會采用復合設計(如金屬+塑料襯套、油膜層輔助)來提升耐載與減震性能。
二、結構設計對徑向負載的影響
直線軸承的徑向負載能力與其尺寸、結構形式、材料選擇等密切相關。首先，軸承的外徑與長度越大，其滾動接觸面積越廣，單位壓強越小，承載能力越強。其次，滾動體的排列方式與數量也會直接影響載荷分布，雙列或多列滾珠結構較單列更能有效承受復雜載荷，且具有更強的抗偏載能力。
軸承殼體材料同樣重要，常見如軸承鋼、不銹鋼、鋁合金、工程塑料等，依據具體工況進行選配。其中高碳鉻軸承鋼具有極佳的強度與耐疲勞性能，在承受高頻次反復徑向載荷時更具優勢。此外，合理的潤滑系統設計可顯著減少滾動體與滾道之間的摩擦阻力，提高承載效率，并防止磨損引起間隙擴大，延長使用壽命。
三、工程實踐中的應用建議
在設計或使用過程中，充分了解所需承載方向與載荷大小是關鍵。若直線軸承處于持續高載運行狀態，應避免小尺寸型號或單列結構的使用，同時確保安裝同軸度與平行度，以防因力線偏移而引發局部過載。對于易受沖擊或負載突變的系統，可選配帶緩沖結構的直線軸承，或在設計中加入彈性聯軸器、減震基座等保護機制。
此外，在重載運動或多軸聯動系統中，合理布置多個直線軸承單元，形成穩定支點結構，是提升整體承載性能與定位精度的有效手段。例如，X-Y平臺滑臺系統通常會采用雙軸承平行布置方式，以均衡載荷，防止軸彎與抖動。針對環境因素(如粉塵、腐蝕、溫差大)，還需選用具備防護密封與抗環境侵蝕能力的軸承型號，提升可靠性。
總結分析
直線軸承的徑向負載性能直接關系到整個線性運動系統的穩定性、精度與使用壽命。設計人員應充分考慮軸承結構、尺寸、材料及安裝方式的影響因素，結合應用場景合理選型，并在使用中加強潤滑、定期維護，確保其長期高效運行。通過科學評估徑向載荷能力，可以有效降低設備故障率，提高系統運行的可靠性與精度保障。本文內容是上隆自動化零件商城對“直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
