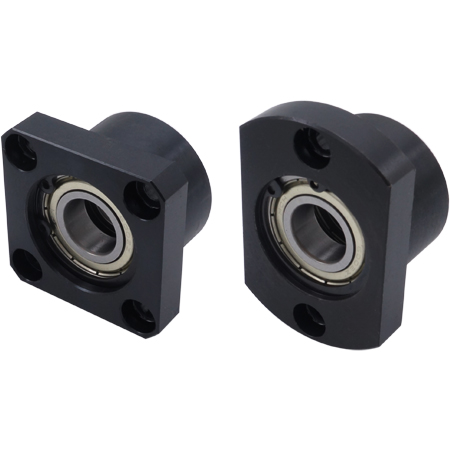

帶座軸承由內圈、外圈、滾動體、密封圈等組成，其中內圈和外圈的功能和結構各有不同，在安裝和使用過程中承擔不同的作用。
1. 結構區別
●外圈(Outer Ring)：
○外圈是軸承的固定部分，通常與軸承座配合使用，并通過緊固螺栓安裝在設備上。
○其內側有滾道，用于容納滾動體(滾珠或滾子)，提供穩定的支撐。
○一般采用高強度合金鋼或鑄鋼制造，以確保耐磨性和承載能力。
●內圈(Inner Ring)：
○內圈直接安裝在旋轉軸上，并與軸配合進行旋轉。
○其外側有與外圈匹配的滾道，用于支撐滾動體。
○通常帶有緊定螺釘或偏心套，用于固定軸，防止軸承在軸上滑動。
2. 功能區別
●外圈的作用：
○提供固定支撐，承受軸向和徑向載荷。
○通過配合軸承座，使軸承可以穩定安裝在設備上。
○不隨軸旋轉，保持靜止?fàn)顟B(tài)。
●內圈的作用：
○通過配合軸，確保軸承與軸同步旋轉。
○通過滾道和滾動體，將載荷均勻傳遞至外圈。
○隨軸一起旋轉，在高速運行時需保證較低的摩擦系數。
3. 運動方式區別
●外圈通常固定不動，保持靜止。
●內圈隨軸一起旋轉，傳遞動力并減少摩擦。
4. 安裝方式區別
●外圈安裝方式：
○采用軸承座固定，可選擇滑塊座式、立式、法蘭式等不同座型。
○通過螺栓鎖緊，使其在設備上固定穩定。
●內圈安裝方式：
○通過緊定螺釘、偏心套、鎖緊環等方式與軸固定，確保軸承隨軸旋轉。
○需要保持精確對中，以減少偏載和磨損。
5. 載荷作用
●外圈承受主要的徑向載荷，通過軸承座支撐整個系統的重量。
●內圈主要承受軸向載荷，并通過滾動體將負荷傳遞給外圈。

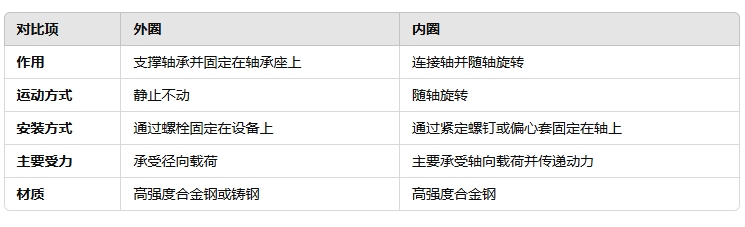

總結
總結要點
1.外圈固定不動，內圈隨軸旋轉。
2.外圈安裝在軸承座上，內圈直接套在旋轉軸上。
3.外圈主要承受徑向載荷，內圈負責傳遞軸向載荷。
正確理解帶座軸承的內外圈區別，有助于合理安裝和使用，提高設備運行穩定性和壽命。本文內容是上隆自動化零件商城對“帶座軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
