帶座外球面球軸承擋圈的設計要求主要涉及其結構特點、材料選擇、密封性能以及與軸承座的配合等方面。以下是詳細的設計要求。
一、結構特點

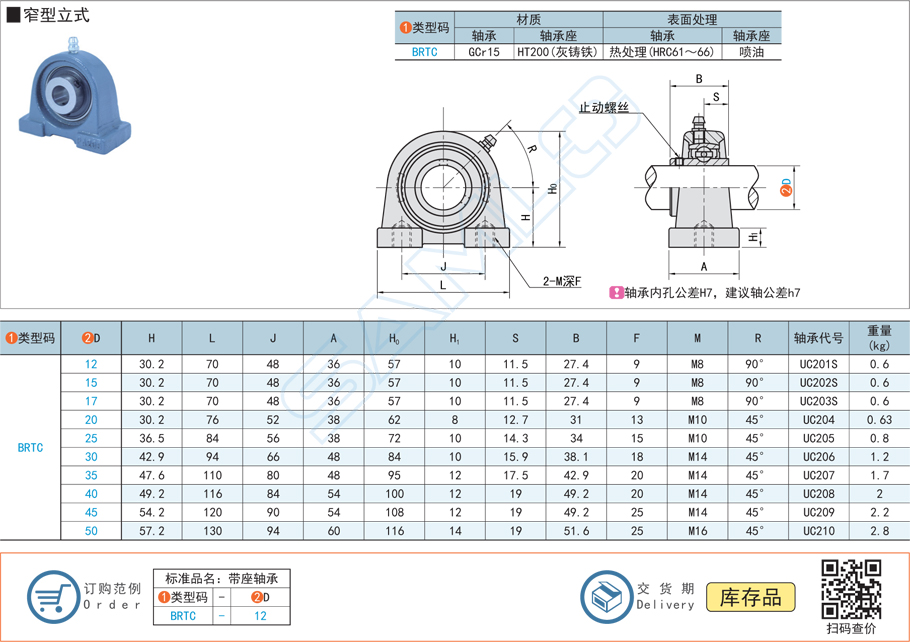

●帶座外球面球軸承由外球面球軸承和軸承座兩大部分構成，軸承與座的配合面為球面，能自動調整補償中心誤差。
●擋圈：兩邊各有一件，將塵埃有效地阻擋在外，接觸式橡膠密封安裝在靠兩邊擋圈的內側，保證潤滑脂在滾動體與滾道間有效地潤滑。
二、材料選擇
●軸承套圈和鋼球：均用高碳鉻軸承鋼GCr15制造，具有高的耐磨性和高的接觸疲勞強度。
●軸承座：鑄造座的材質為HT200(灰鑄鐵)和QT450-10(球墨鑄鐵)，沖壓座的材質為08或10冷軋鋼板。
三、密封性能
●密封裝置：外球面球軸承設計有各種不同的密封裝置，可根據不同的工作環境來選用不同的密封結構，從而保證軸承的可靠性和較長的使用壽命。
●潤滑脂：軸承潤滑采用二硫化鉬極壓鋰基潤滑脂，應能在-40~150的環境正常使用，潤滑脂充填量為軸承內部空間的20%~50%。
四、與軸承座的配合
●安裝要求：安裝時，可以根據其類型和尺寸，選擇機械、加熱或液壓等方法進行。安裝時對帶座外球面軸承施加的作用力，絕不可通過滾動體從一個軸承圈傳遞到另一個軸承圈，否則可能會對滾道造成損壞。
帶座外球面球軸承擋圈的設計要求旨在確保軸承在各種工作條件下的可靠性和長壽命。通過合理選擇材料和密封結構，以及確保與軸承座的正確配合，可以有效提高軸承的性能和使用壽命。本文內容是上隆自動化零件商城對“帶座外球面球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
